Was ist der Dissipationsfaktor von CBB21?

Als engagierter Lieferant von CBB21 -Kondensatoren begegne ich häufig Anfragen von Kunden zu verschiedenen technischen Spezifikationen dieser Komponenten. Eine Frage, die sich häufig stellt, lautet: "Was ist der Dissipationsfaktor von CBB21?" In diesem Blog -Beitrag möchte ich eine umfassende Antwort auf diese Frage geben, in der ich das Konzept des Dissipationsfaktors, seine Bedeutung bei CBB21 -Kondensatoren und die Auswirkungen auf ihre Leistung einbezieht.

Verständnis des Dissipationsfaktors

Der Dissipationsfaktor, auch als Verlusttangente (Tan δ) bekannt, ist ein entscheidender Parameter, der den Energieverlust in einem Kondensator quantifiziert, wenn er einem abwechselnden Strom (AC) ausgesetzt ist. In einem idealen Kondensator würde die gesamte elektrische Energie, die während der Ladephase gespeichert ist, während der Entladungsphase vollständig freigesetzt. In realen Kondensatoren geht jedoch ein kleiner Teil der Energie in Form von Wärme aufgrund verschiedener interner Mechanismen verloren. Der Dissipationsfaktor ist ein Maß für diesen Energieverlust.

Mathematisch ist der Dissipationsfaktor definiert als das Verhältnis des äquivalenten Serienwiderstands (ESR) zur kapazitiven Reaktanz (XC) des Kondensators bei einer bestimmten Frequenz:

[\ tan \ delta = \ frac {esr} {x_c}]

wobei (ESR) der äquivalente Serienwiderstand ist und (x_c = \ frac {1} {2 \ pi fc}) die kapazitive Reaktanz ist, wobei (f) die Frequenz des Wechselstromsignals ist und (c) die Kapazität des Kondensators ist.

Ableitungsfaktor in CBB21 -Kondensatoren

CBB21 -Kondensatoren sind eine Art metallisierte Polypropylenfilmkondensatoren, die für ihre hervorragenden elektrischen Eigenschaften, hohe Zuverlässigkeit und breiter Anwendungsbereich bekannt sind. Diese Kondensatoren werden unter Verwendung eines dünnen Polypropylenfilms als dielektrisches Material konstruiert, das auf einer oder beiden Seiten metallisiert wird, um die Elektroden zu bilden.

Der Dissipationsfaktor von CBB21 -Kondensatoren ist typischerweise sehr niedrig, normalerweise im Bereich von 0,001 bis 0,002 bei einer Frequenz von 1 kHz. Dieser niedrige Dissipationsfaktor ist einer der wichtigsten Vorteile von CBB21 -Kondensatoren, da er angibt, dass sie niedrige Energieverluste und hohe Effizienz haben. Ein niedriger Dissipationsfaktor bedeutet auch, dass die Kondensatoren während des Betriebs weniger Wärme erzeugen, was ihre langfristige Zuverlässigkeit und Stabilität verbessern kann.

Der niedrige Dissipationsfaktor von CBB21-Kondensatoren ist hauptsächlich auf den hochwertigen Polypropylenfilm zurückzuführen, der als dielektrisches Material verwendet wird. Polypropylen hat einen sehr niedrigen dielektrischen Verlust, was bedeutet, dass es elektrische Energie mit minimalen Verlusten speichern und freisetzen kann. Darüber hinaus sind die metallisierten Elektroden in CBB21 -Kondensatoren so ausgelegt, dass sie einen niedrigen Widerstand aufweisen, was den äquivalenten Serienwiderstand und folglich den Dissipationsfaktor weiter verringert.

Signifikanz des Dissipationsfaktors in CBB21 -Kondensatoren

Der Dissipationsfaktor spielt eine entscheidende Rolle bei der Bestimmung der Leistung und Eignung von CBB21 -Kondensatoren für verschiedene Anwendungen. Hier sind einige der wichtigsten Auswirkungen des Dissipationsfaktors in CBB21 -Kondensatoren:

1. Effizienz

Wie bereits erwähnt, zeigt ein niedriger Dissipationsfaktor an, dass der Kondensator niedrige Energieverluste und eine hohe Effizienz aufweist. In Anwendungen, bei denen die Energieeffizienz kritisch ist, z. B. Stromversorgungen und erneuerbare Energiesysteme, können CBB21 -Kondensatoren mit niedrigen Ableitungsfaktoren dazu beitragen, den Stromverbrauch zu verringern und die Effizienz des Gesamtsystems zu verbessern.

2. Wärmeerzeugung

Der Dissipationsfaktor steht in direktem Zusammenhang mit der vom Kondensator während des Betriebs erzeugten Wärmemenge. Ein hoher Dissipationsfaktor bedeutet, dass der Kondensator mehr Wärme erzeugt, was zu einem erhöhten Temperaturanstieg führen und möglicherweise die Lebensdauer des Kondensators reduzieren kann. Im Gegensatz dazu erzeugen CBB21-Kondensatoren mit niedrigen Ableitungsfaktoren weniger Wärme, was ihre Zuverlässigkeit und Stabilität verbessern kann, insbesondere bei Hochleistungsanwendungen.

3. Frequenzgang

Der Dissipationsfaktor eines Kondensators kann mit der Frequenz variieren. Im Allgemeinen nimmt der Dissipationsfaktor von CBB21 -Kondensatoren mit zunehmender Häufigkeit zu. Die Erhöhungsrate ist jedoch im Vergleich zu anderen Kondensatentypen relativ gering. Dies macht CBB21-Kondensatoren für die Verwendung in hochfrequenten Anwendungen wie Funkfrequenzschaltungen (RF) und Telekommunikationssysteme geeignet, bei denen sie über einen weiten Frequenzbereich niedrige Energieverluste und eine gute Leistung aufrechterhalten können.

4. Signalqualität

In Anwendungen, bei denen die Signalqualität wichtig ist, wie Audio- und Videokreise, kann der Dissipationsfaktor die Leistung des Kondensators beeinflussen. Ein hoher Dissipationsfaktor kann eine Verzerrung und Abschwächung des Signals verursachen, was zu einem Abbau der Gesamtsignalqualität führt. CBB21-Kondensatoren mit niedrigen Ableitungsfaktoren können dazu beitragen, diese Effekte zu minimieren und eine qualitativ hochwertige Signalübertragung sicherzustellen.

Faktoren, die den Dissipationsfaktor von CBB21 -Kondensatoren beeinflussen

Mehrere Faktoren können den Dissipationsfaktor von CBB21 -Kondensatoren beeinflussen. Hier sind einige der Schlüsselfaktoren zu berücksichtigen:

1. Frequenz

Wie bereits erwähnt, nimmt der Dissipationsfaktor von CBB21 -Kondensatoren im Allgemeinen mit zunehmender Häufigkeit zu. Dies liegt daran, dass die kapazitive Reaktanz mit zunehmender Frequenz abnimmt, während der äquivalente Serienwiderstand relativ konstant bleibt. Infolgedessen nimmt das Verhältnis des äquivalenten Serienwiderstandes zur kapazitiven Reaktanz, die der Dissipationsfaktor ist, zu.

2. Temperatur

Der Dissipationsfaktor von CBB21 -Kondensatoren kann auch durch die Temperatur beeinflusst werden. Im Allgemeinen steigt der Dissipationsfaktor mit zunehmender Temperatur. Dies liegt daran, dass der Widerstand der metallisierten Elektroden und der dielektrische Verlust des Polypropylenfilms mit der Temperatur zunehmen. Daher ist es wichtig, den Betriebstemperaturbereich des Kondensators bei der Auswahl eines CBB21 -Kondensators für eine bestimmte Anwendung zu berücksichtigen.

3. Kapazitätswert

Der Dissipationsfaktor von CBB21 -Kondensatoren kann mit dem Kapazitätswert geringfügig variieren. Im Allgemeinen haben größere Kapazitätswerte tendenziell etwas höhere Dissipationsfaktoren. Dies liegt daran, dass größere Kondensatoren mehr dielektrisches Material und eine größere Oberfläche haben, was den äquivalenten Serienwiderstand und den dielektrischen Verlust erhöhen kann.

Anwendungen von CBB21 -Kondensatoren mit niedrigen Dissipationsfaktoren

Aufgrund ihrer niedrigen Dissipationsfaktoren und hervorragenden elektrischen Eigenschaften werden CBB21 -Kondensatoren in einer Vielzahl von Anwendungen häufig verwendet. Hier sind einige der gängigen Anwendungen von CBB21 -Kondensatoren:

1. Netzteile

In Stromversorgungsschaltungen werden CBB21 -Kondensatoren zur Filterung, Entkopplung und Energiespeicherung verwendet. Ihre niedrigen Dissipationsfaktoren tragen dazu bei, Stromverluste zu verringern und die Effizienz der Stromversorgung zu verbessern. Darüber hinaus kann die geringe Wärmeerzeugung von CBB21 -Kondensatoren die Zuverlässigkeit und Stabilität der Stromversorgung verbessern.

2. Audio- und Videoschaltungen

In Audio- und Videokreisen werden CBB21 -Kondensatoren zur Kopplung, Umgehung und Frequenzkompensation verwendet. Ihre niedrigen Dissipationsfaktoren tragen dazu bei, eine qualitativ hochwertige Signalübertragung zu gewährleisten und Verzerrungen und Abschwächung zu minimieren.

3. HF -Schaltkreise (Funkfrequenz)

In HF -Schaltungen werden CBB21 -Kondensatoren zum Tuning, Kopplung und Filterung verwendet. Ihre niedrigen Dissipationsfaktoren und ihr guter Frequenzgang machen sie für die Verwendung in hochfrequenten Anwendungen wie drahtlose Kommunikationssysteme und Radarsysteme geeignet.

4.. Erneuerbare Energiesysteme

In erneuerbaren Energiesystemen wie Solarenergie- und Windkraftsystemen werden CBB21 -Kondensatoren zur Stromversorgung, Energiespeicherung und Filterung verwendet. Ihre niedrigen Dissipationsfaktoren verbessern die Effizienz der erneuerbaren Energiesysteme und die Verringerung der Stromverluste.

Unsere CBB21 -Kondensatorprodukte

Als führender Anbieter von CBB21-Kondensatoren bieten wir eine breite Palette hochwertiger CBB21-Kondensatoren mit niedrigen Dissipationsfaktoren. Unsere CBB21 -Kondensatoren sind in verschiedenen Kapazitätswerten, Spannungsbewertungen und Paketgrößen erhältlich, um die unterschiedlichen Bedürfnisse unserer Kunden zu erfüllen. Einige unserer beliebten CBB21 -Kondensatorprodukte umfassen:

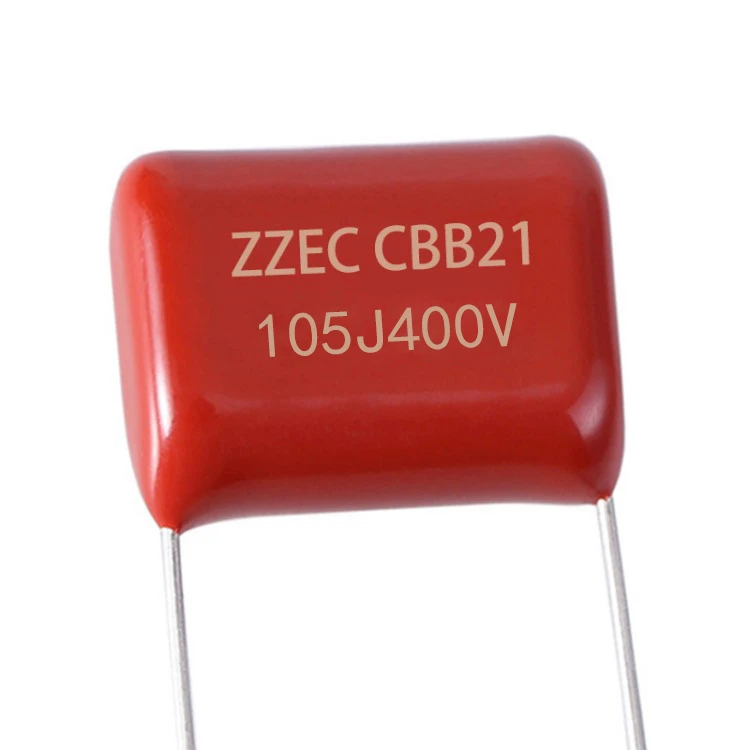

• CBB21 105J400V: Dieser Kondensator verfügt über eine Kapazität von 1 μF, eine Spannungsbewertung von 400 V und einen niedrigen Dissipationsfaktor von 0,001 bei 1 kHz. Es ist für die Verwendung von Netzteilen, Audioschaltungen und anderen Anwendungen geeignet, bei denen eine hohe Zuverlässigkeit und niedrige Energieverluste erforderlich sind.
• CBB21-Film-Kondensator 100V: Dieser Kondensator verfügt über eine Spannung von 100 V und ist in verschiedenen Kapazitätswerten erhältlich. Es ist für den Einsatz in niedrigspannenden Anwendungen wie Unterhaltungselektronik und Telekommunikationssystemen ausgelegt.
• CBB21-Film-Kondensator 200V: Dieser Kondensator verfügt über eine Spannung von 200 V und eignet sich für die Verwendung in mittelspannenden Anwendungen wie industrielle Steuerungssysteme und Leistungselektronik.

Abschluss

Zusammenfassend ist der Dissipationsfaktor ein entscheidender Parameter, der den Energieverlust in CBB21 -Kondensatoren quantifiziert. CBB21 -Kondensatoren sind für ihre niedrigen Dissipationsfaktoren bekannt, die darauf hinweisen, dass sie niedrige Energieverluste, hohe Effizienz und gute Leistung aufweisen. Der niedrige Dissipationsfaktor von CBB21-Kondensatoren ist hauptsächlich auf den hochwertigen Polypropylenfilm zurückzuführen, der als dielektrisches Material und die metallisierten Elektroden mit niedrigem Widerstand verwendet wird.

Der Dissipationsfaktor spielt eine signifikante Rolle bei der Bestimmung der Leistung und Eignung von CBB21 -Kondensatoren für verschiedene Anwendungen. Ein niedriger Dissipationsfaktor kann die Effizienz, Zuverlässigkeit und Signalqualität der Kondensatoren verbessern, wodurch sie für die Verwendung in einer Vielzahl von Anwendungen geeignet sind, einschließlich Stromversorgungen, Audio- und Videoschaltungen, HF -Schaltungen und erneuerbaren Energiesystemen.

Wenn Sie nach qualitativ hochwertigen CBB21-Kondensatoren mit geringen Dissipationsfaktoren suchen, können Sie sich gerne an uns wenden, um weitere Informationen zu erhalten und Ihre spezifischen Anforderungen zu besprechen. Wir sind bestrebt, unseren Kunden die besten Produkte und Dienstleistungen zu bieten, und freuen uns darauf, mit Ihnen zusammenzuarbeiten.

Referenzen

• "Kondensatorhandbuch", Eaton Corporation
• "Handbuch für Elektrotechnik", CRC Press
• "Grundlagen der elektrischen Schaltungen", Charles K. Alexander und Matthew no sadiku
